超级干货！粉末冶金链轮知识大集合

　　粉末冶金链轮是一种实心或带辐条的齿轮,与（滚子）链啮合以传递运动，带嵌齿式扣链齿的轮子，用以与节链环或缆索上节距准确的块体相啮。

　　1.粉末冶金链轮的齿形

　　粉末冶金链轮齿形必须保证链节能平稳自如地进入和退出啮合，尽量减少啮合时的链节的冲击和接触应力，而且要易于加工。

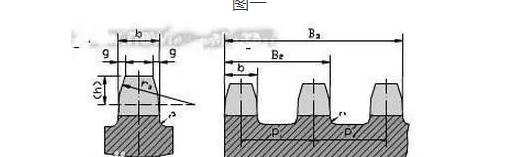

　　常用的链轮端面齿形见图1。它是由三段圆弧aa、ab、cd和一段直线bc构成，简称三圆弧-直线齿形。齿形用标准刀具加工，在链轮工作图上不必绘制端面齿形，只需在图上注明"齿形按3RGB1244-85规定制造"即可，但应绘制链轮的轴面齿形，见图2，其尺寸参阅有关设计手册。

　　粉末冶金链轮的基本参数是节距、滚子外径、齿数及排距。链轮的分度圆直径、齿顶圆直径及齿根圆直径是链轮的主要尺寸，计算公式为

　　2.粉末冶金链轮结构

　　直径较小的链轮可制成整体式；直径中等的链轮制成腹板式或孔板式；直径较大的链轮制成组合式结构，常采用可更换的齿圈用螺栓联接在轮毂上。图3为4种常用的链轮结构。

　　小直径链轮一般做成整体式，中等直径链轮多做成辐板式，为便于搬运、装卡和减重，在辐板上开孔，大直径链轮可做成组合式，此时齿圈与轮芯可用不同材料制造！例如C45，不锈钢等材料。

　　3.粉末冶金链轮材料

　　粉末冶金链轮材料应保证轮齿有足够的强度和耐磨性，故链轮齿面一般都经过热处理，使之达到一定硬度。

　　粉末冶金链轮的常用材料和应用范围见下表。
